東北自動車道 某橋脚アンカー工事
| 施工時期 | 2019.10.1～ |
|---|---|
| 件名 | 東北自動車道 某橋脚アンカー工事 |
| 作業内容 |
鉄筋レーダ探査 コアボーリング アンカー工事 アンカー引張試験 |
| 施工場所 | 栃木県鹿沼市内 |
削孔前の鉄筋探査工。

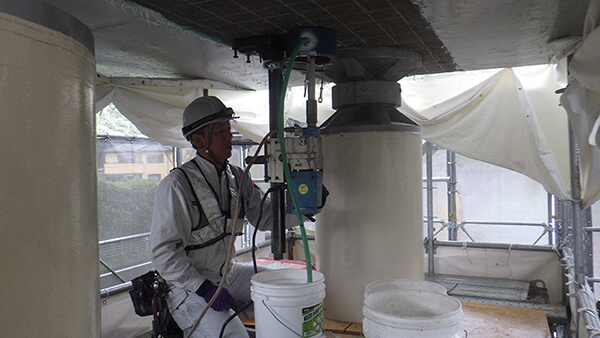

橋脚上部へのアンカー削孔。
本物件ではコアボーリングで施工。
本物件ではコアボーリングで施工。
上向き樹脂アンカーの定着です。
エポキシ樹脂を流す前にアンカー鉄筋を写真の通り仮固定し、根元をシール材で加工します。
(写真は引張試験用のアンカーです)
エポキシ樹脂を流す前にアンカー鉄筋を写真の通り仮固定し、根元をシール材で加工します。
(写真は引張試験用のアンカーです)
シール材が固まった翌日エポキシ樹脂を注入すればアンカー定着完了です。
エポキシ樹脂注入翌日、注入用のパイプとエア抜き用のパイプを除去したらアンカー工事完了です。

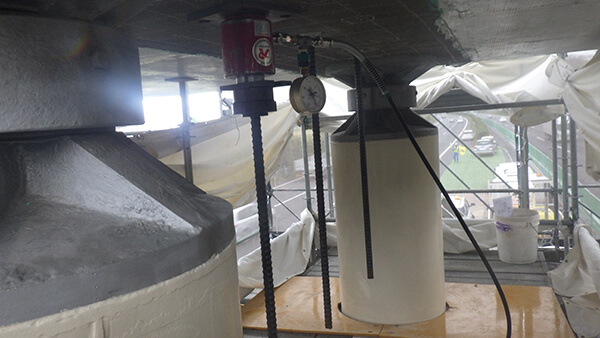

上向きアンカーの引張試験実施。
D29引張試験。
確認荷重300kN。
なお、ワイ・エム・ケーではD51まで引張試験が可能です。
確認荷重300kN。
なお、ワイ・エム・ケーではD51まで引張試験が可能です。
